DISC TYPE
上刃下刃 丸刃タイプ
上下ともに丸刃を備えたタイプ。基板カットサイズの規制がなく、LED基板などの長尺基板に対応します。上刃は基板送りモーター駆動付きで、コントロールユニットからスピードを調整できます。上刃と下刃は交差せずにカットし、切削カットではないため粉塵も摩擦も少ないやさしいカットが可能です。
🔧 EM-2DF は現在、改良版を準備中です。最新仕様・写真は確定次第こちらに掲載します。ご検討・お見積りはお問い合わせください。
現在 準備中
EM-2DF
上下丸刃
- 最大カットサイズ制限なし
- 上刃・下刃EMD1320 Φ130×1.5t
- 上刃送り基板送りモーター駆動付
- 対応素材FR4, CEM3
- 外形601×704×439H
- 重量35 kg
- 電源AC100〜240V（SMPS 50W DC24V）
コントロールユニット

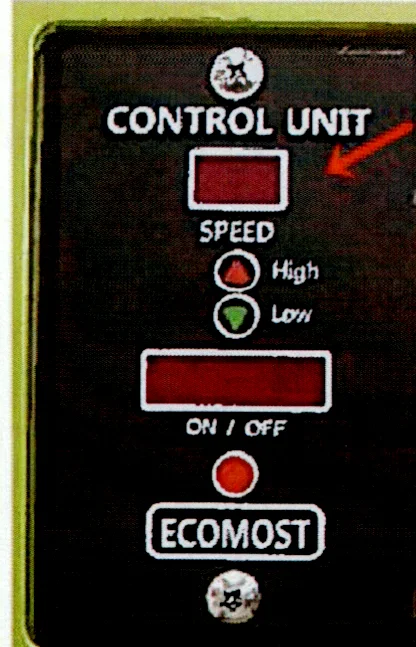

コントロールユニット（SPEED表示・High／Low・ON／OFF）
上刃の基板送りモーターは、本体側面のコントロールユニットで操作します。SPEED表示を見ながら High／Low ボタンで送り速度を調整し、ON／OFF ボタンでモーターを始動・停止します。
基板送りローラーテーブル（オプション）

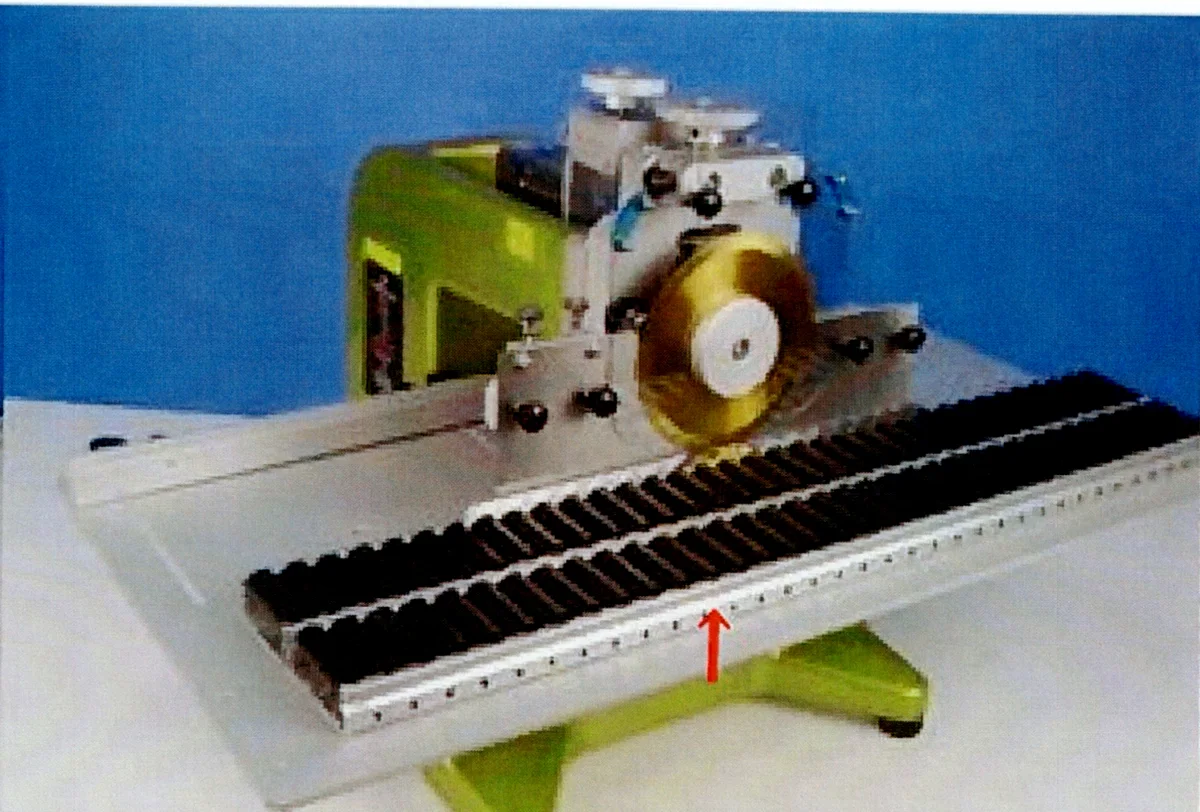

標準サイズ ローラー付テーブル（700mm）
基板裏側に部品の無い基板には、ローラー付テーブルが使用できます。基板のバランスを取りながら送れるため、長尺基板でも安定してカットできます。

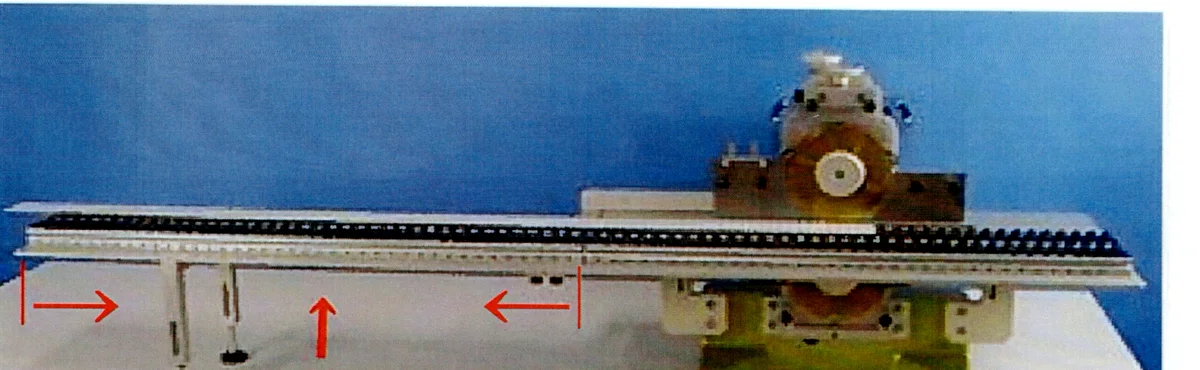

延長テーブル（700mm）を追加した例
LED基板のように長い基板には、延長ローラーテーブル（700mm）を製作できます。基板の長さに合わせてご相談ください。
中抜き基板でのご注意
中抜き基板では、中抜きの長さが長いと上刃が抜いた部分に落ち込み、基板が刃からそれるおそれがあります。中抜きの距離が 6mm 以上あると刃が落ち込んで止まってしまう場合があるため、中抜きの多い基板には不向きです。
外形図

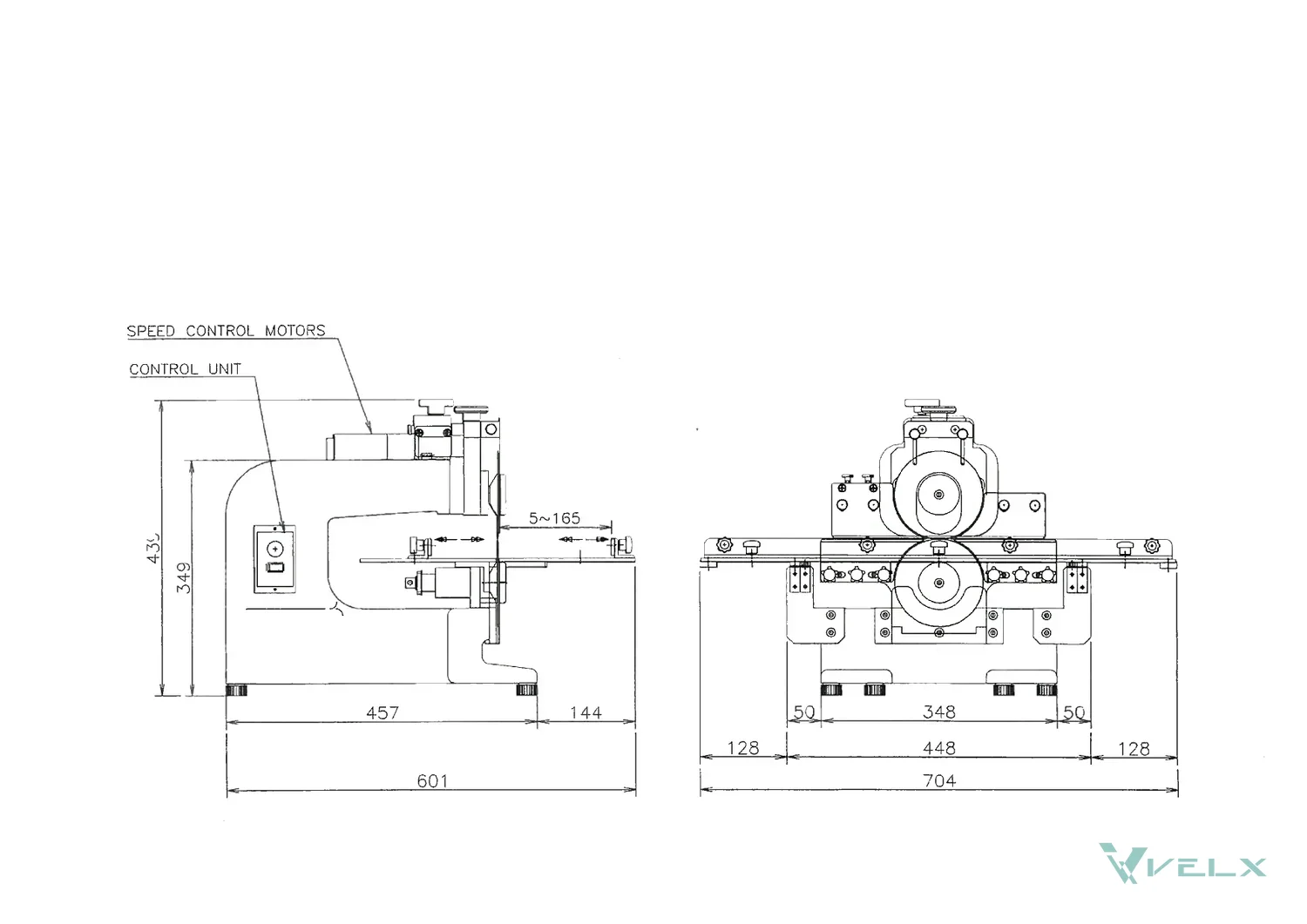

EM-2DF外形図（単位：mm） ※無断転載を禁じます
⚠️ 上下丸刃タイプは点接触のため、V溝際に衝撃に弱い部品が実装されている場合は基板仕様の確認が必要です。中抜き基板・部品がV溝際にある場合はシングル／ダブル機種をご検討ください。EM-2DF は基板の部品ひずみテストを行ったうえでの販売となります。
