SINGLE TYPE
シングル機種（手動）
上丸刃1枚と直線下刃によるリニアスライス方式の標準ラインナップ。テーブル上下機構付き、ハンドルは前後付け替えに対応し、上刃上下機構により基板材質に合わせた隙間調整ができます。上刃・下刃はチタンIP処理、右側テーブルは上下機構付き、右側にはPC製の安全ガイドを備えます。

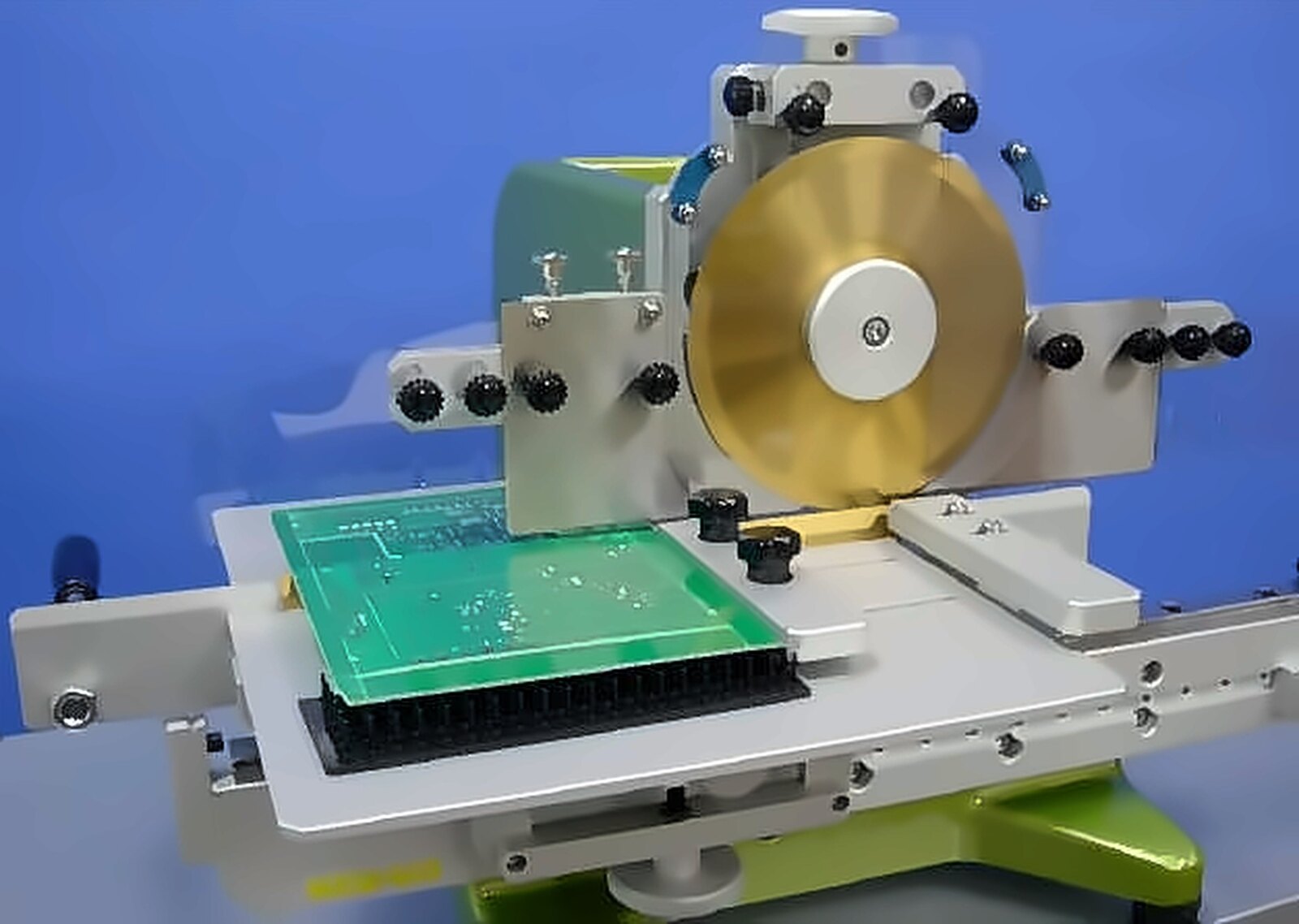

EM260
シングル 手動
- 最大カットサイズ260mm
- 上刃Φ160.3×1.5mm
- 下刃長さ270mm
- 実装部品制限上面50／下面27mm
- 外形612×789×430H
- 重量34 kg（M型 37 kg）
EM360
シングル 手動
- 最大カットサイズ360mm
- 上刃Φ160.3×1.5mm
- 下刃長さ370mm
- 実装部品制限上面50／下面27mm
- 外形600×816.5×439H
- 重量37 kg

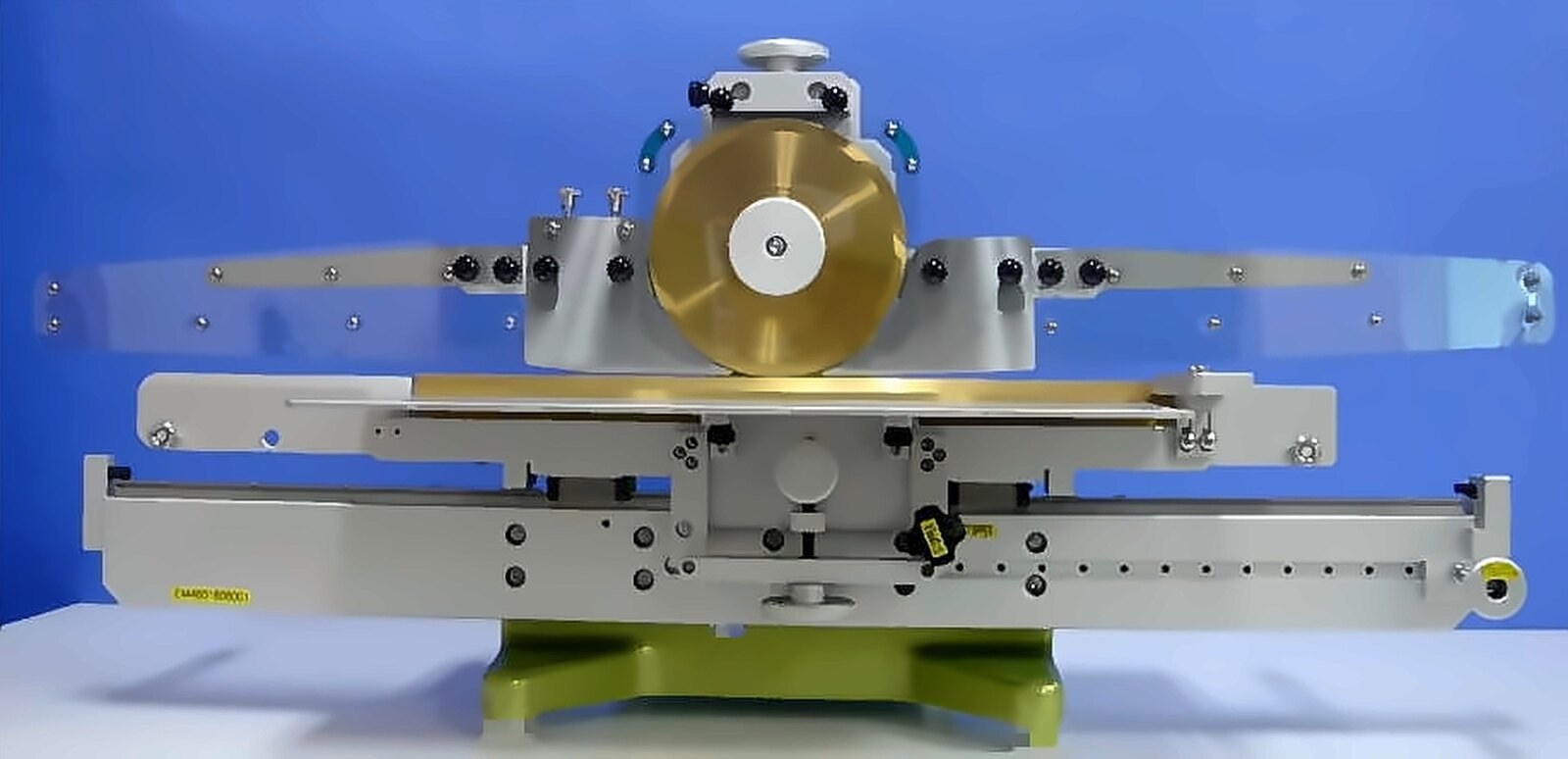

EM460
シングル 手動
- 最大カットサイズ460mm
- 上刃Φ160.3×1.5mm
- 下刃235mm×2枚
- 実装部品制限上面50／下面27mm
- 外形600×1018×430H
- 重量42 kg
共通仕様
| 分割対応最大サイズ | 260／360／460mm（幅は任意） |
|---|---|
| 実装部品制限 | 上面 50mm／下面 27mm |
| 分割対応基板 | FR4、CEM3、紙フェノール、アルミ、銅板 |
| 分割方式 | 手動（リニアスライス方式） ※手動⇔上刃基板送りモーター切替機構付の M型 もあります |
| 上刃 | 丸刃 φ160.3×厚さ1.5t（チタンIP処理） |
| 下刃 | 直線刃 厚さ3mm×高さ40mm（チタンIP処理）。長さは EM260：270mm／EM360：370mm／EM460：235mm×2枚 |
| 上刃と下刃の隙間 | 0.01〜0.03mm（上刃上下機構で基板材質に合わせて調整） |
| テーブル | 右側テーブル上下機構付 |

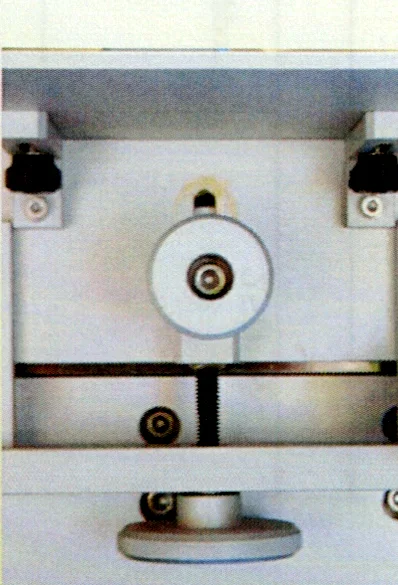

右側テーブル上下機構
外形図

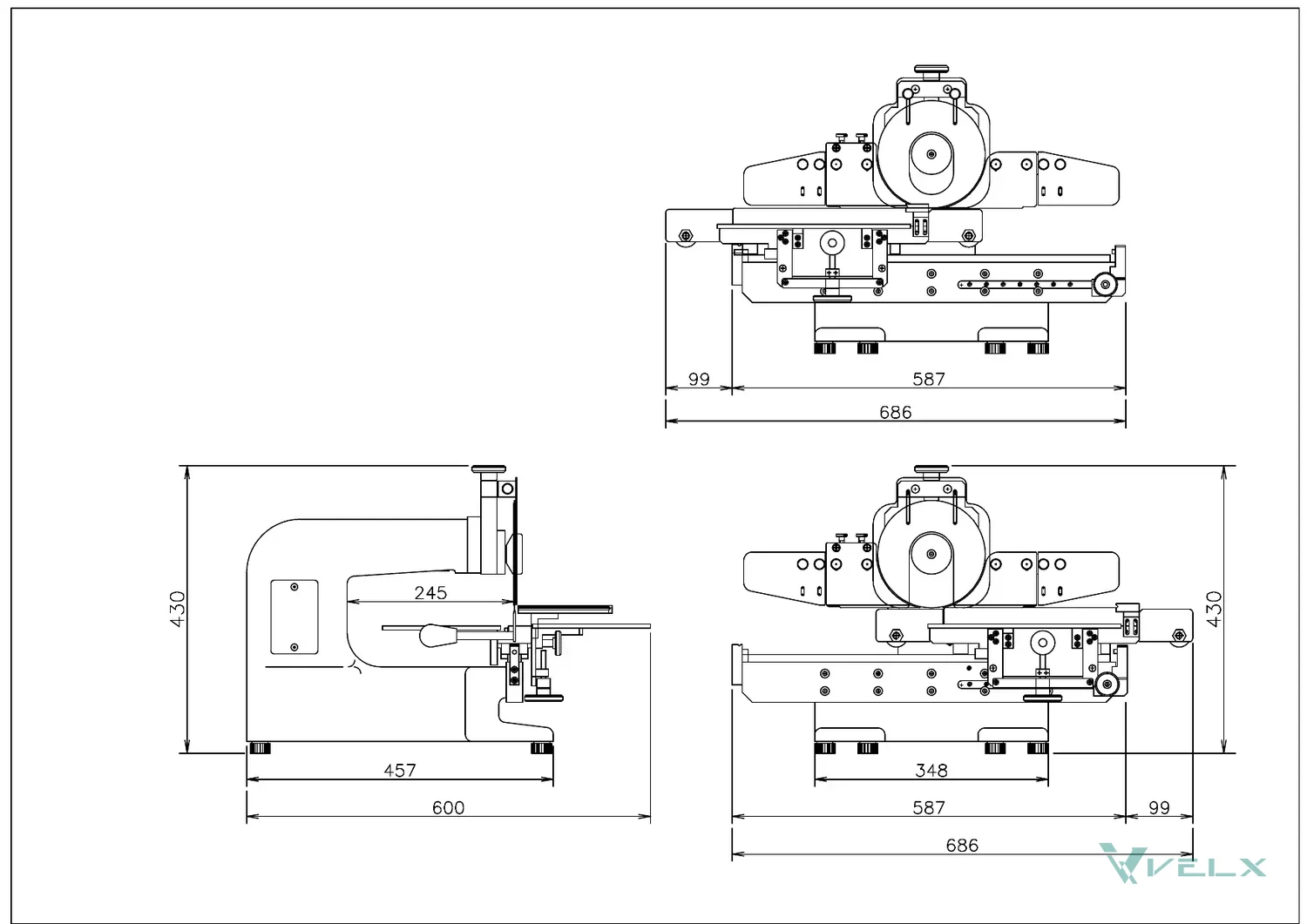

EM260外形図（単位：mm） ※無断転載を禁じます

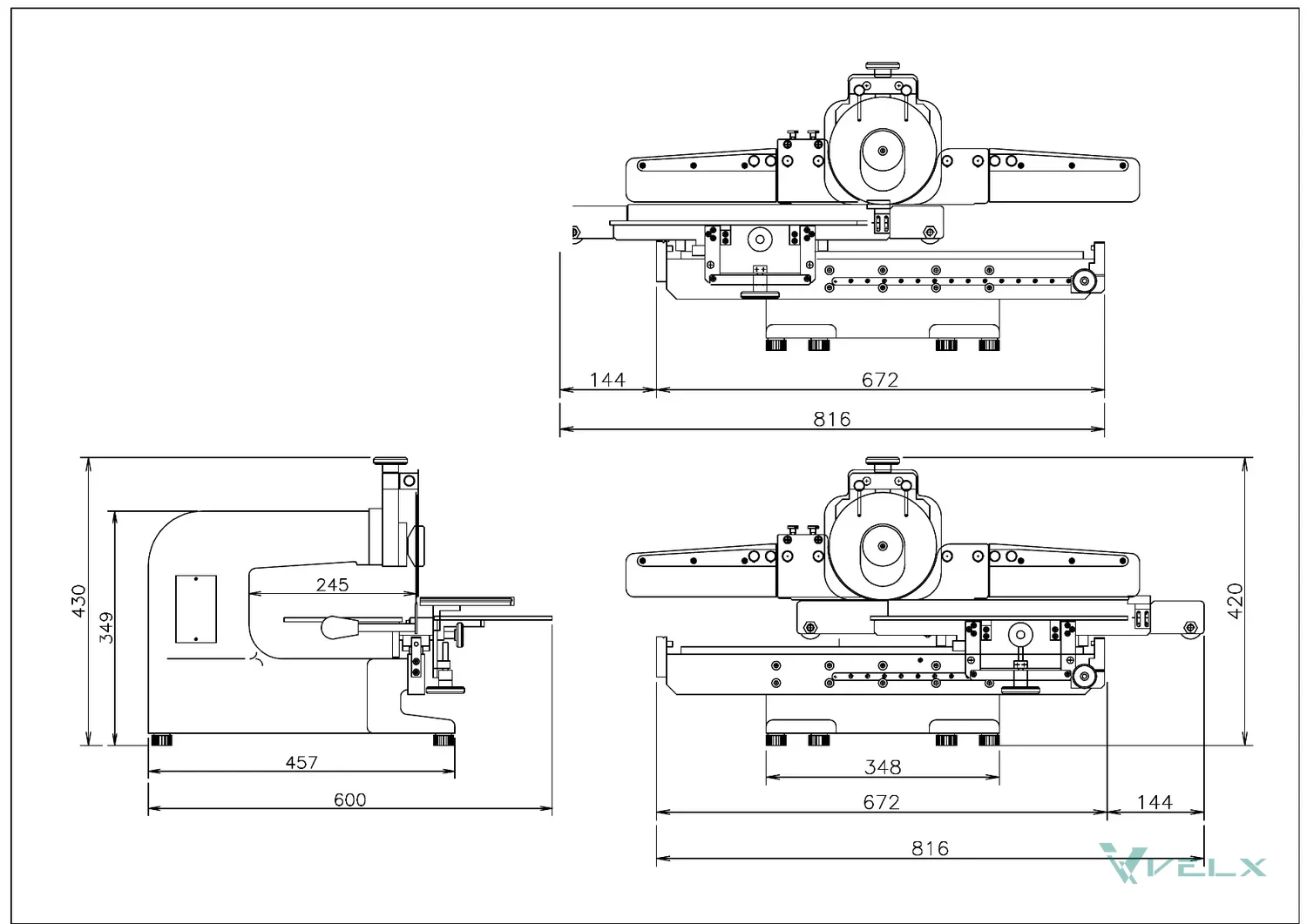

EM360外形図（単位：mm） ※無断転載を禁じます

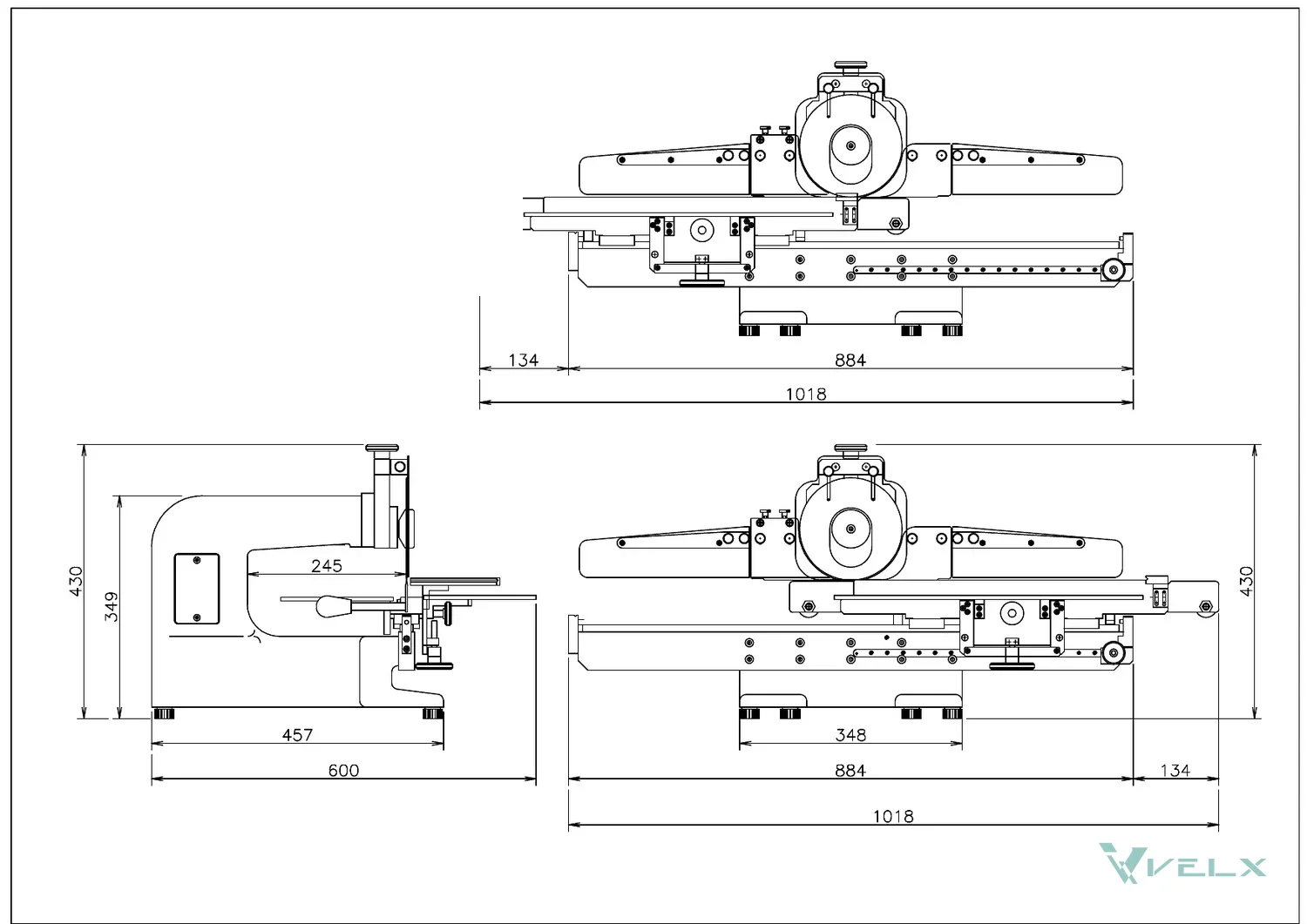

EM460外形図（単位：mm） ※無断転載を禁じます
交換刃
| 上刃（丸刃・チタンIP） | EMD1610（10度）／EMD1615（15度）／EMD1620（20度） |
|---|---|
| EM260用 下刃 | EML2610（10度）／EML2620（20度） |
| EM360用 下刃 | EML3610（10度）／EML3620（20度） |
| EM460用 下刃 | EML4615・EML4620（各2枚/組） |
K仕様機（EM360K など）は専用品番（EMDK・EMLK系）となります。刃先角度は基板材質・実装状態に合わせて選択します。詳しくはお問い合わせください。

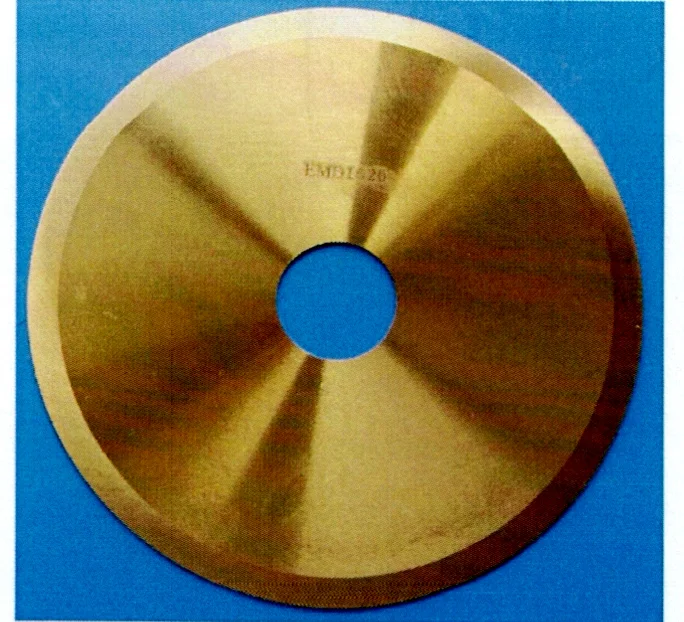

上刃（丸刃）φ160.3×1.5t

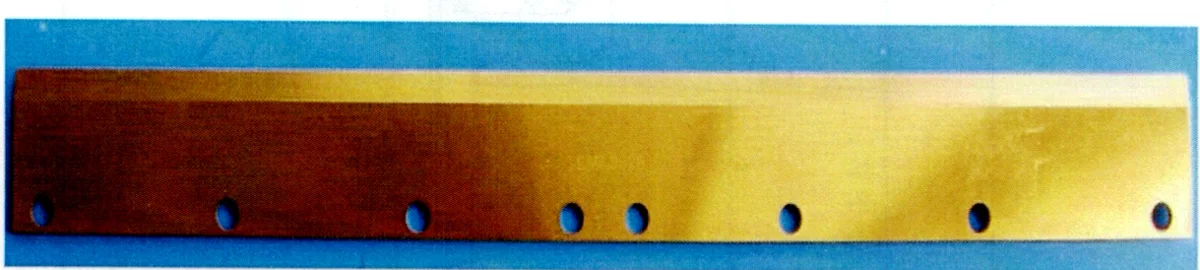

下刃（直線刃）厚さ3mm×高さ40mm

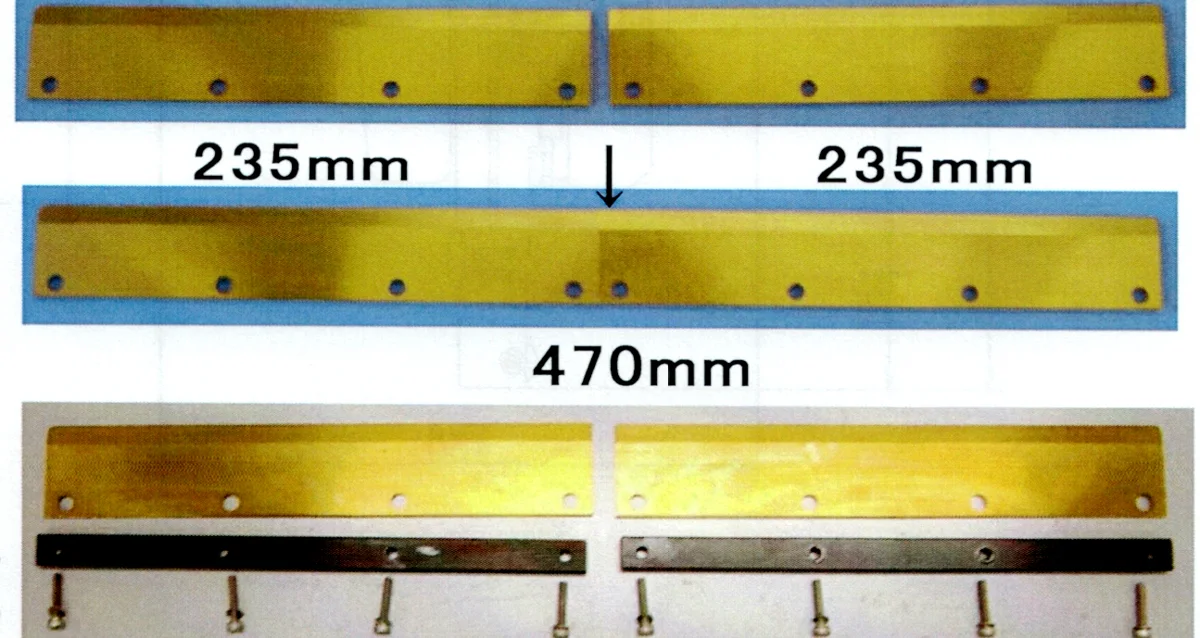

EM460用 下刃（235mm×2枚＝470mm）
EM460 の下刃は 235mm の直線刃2枚を1組で使います。取り付けの際は2枚の90度の角どうしを突き合わせ、押さえ板とボルトで固定します。
カットMAX 500mm以上（EM500／EM600）は受注制作で対応可能です。
