DOUBLE TYPE
ダブル機種
上丸刃を一次・二次の2枚備えたW方式。一次刃でV溝を補正し、二次刃で完全カットする2段プロセスにより、応力を分散してさらにやさしいカットを実現します。高密度実装基板や難しいV溝仕様の基板に。
EMW360
ダブル
- 最大カットサイズ360mm
- 上刃（一次・二次）Φ160.3×1.5mm
- 実装部品制限上面50／下面27mm
- 外形600×1084×430H
- 重量55 kg

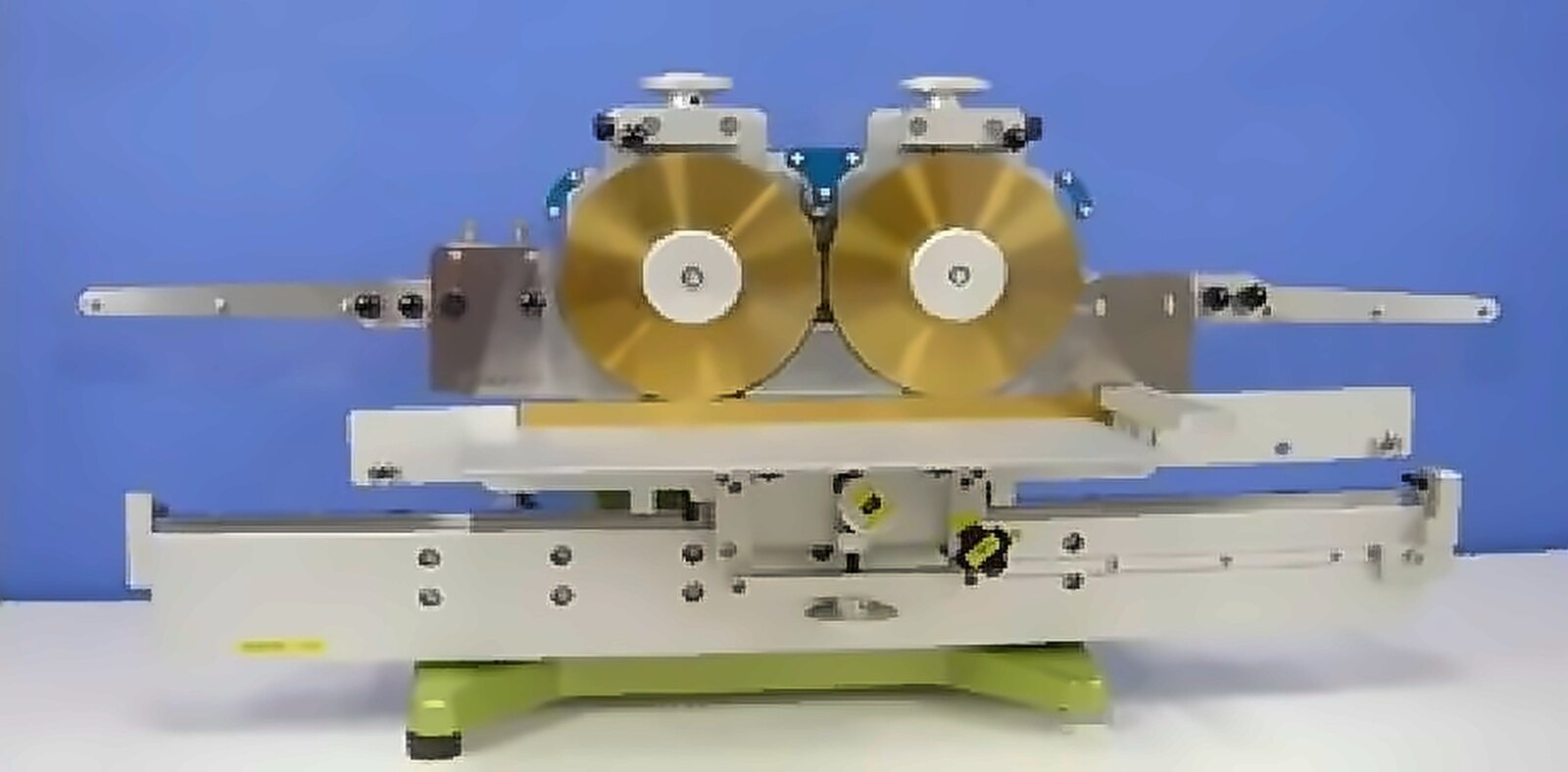

EMW460
ダブル
- 最大カットサイズ460mm
- 上刃（一次・二次）Φ160.3×1.5mm
- 実装部品制限上面50／下面27mm
- 外形600×1313×430H
- 重量58 kg
2段プロセスと共通仕様
1次刃でV溝を補正し、2次刃で完全にカットする2段プロセスにより、シングル機種に比べて部品にかかる応力をさらに半分に下げられます。1次刃と2次刃は上刃と下刃の隙間を別々に設定します。
| カットMAX | 360／460mm（幅は任意） |
|---|---|
| 実装部品制限 | 上面 50mm／下面 27mm |
| 分割対応基板 | FR4、CEM3、紙フェノール、アルミ、銅板 |
| 分割方式 | 手動（リニアスライス方式） |
| 上刃・下刃 | ハイス（チタンIP処理） |
| 上刃と下刃の隙間 | 1次刃 0.12〜0.14mm／2次刃 0.01〜0.03mm |
| テーブル | 右側テーブル上下機構付 |

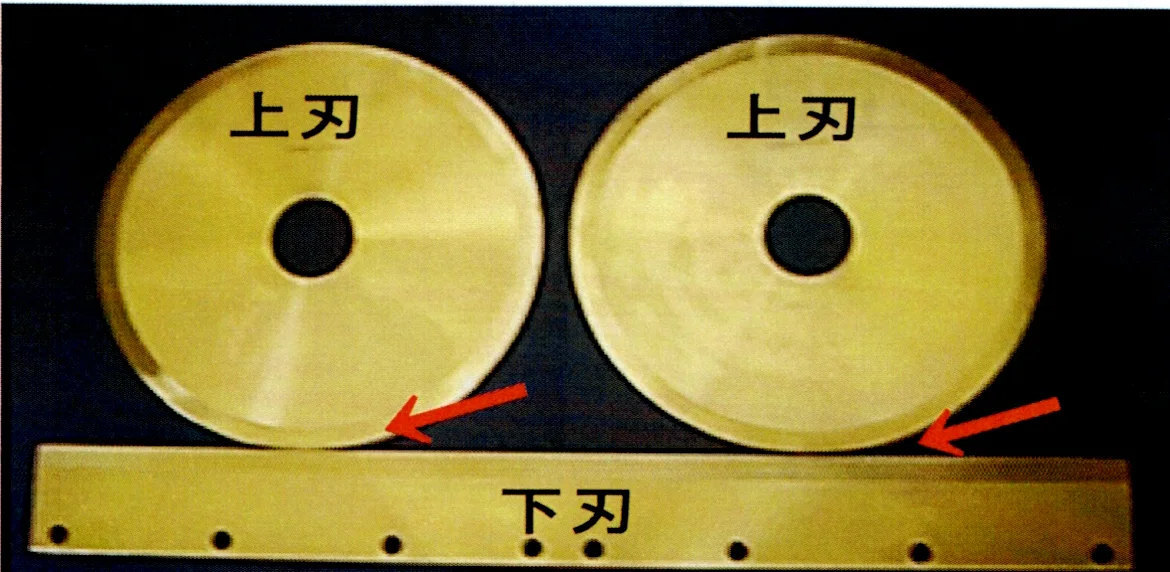

左：1次刃（隙間 0.12〜0.14） 右：2次刃（隙間 0.01〜0.03）
右側テーブル上下機構
外形図

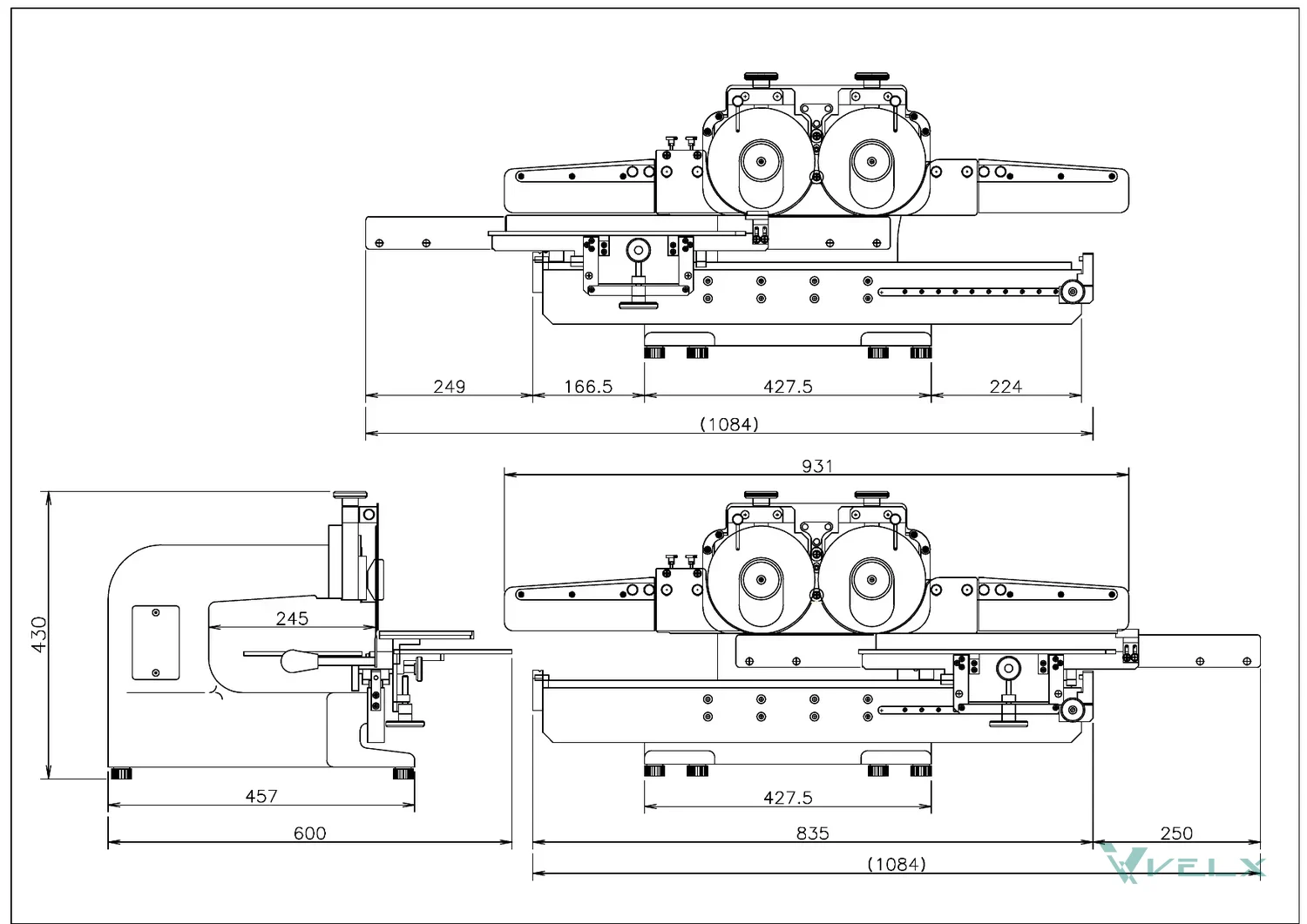

EMW360外形図（単位：mm） ※無断転載を禁じます

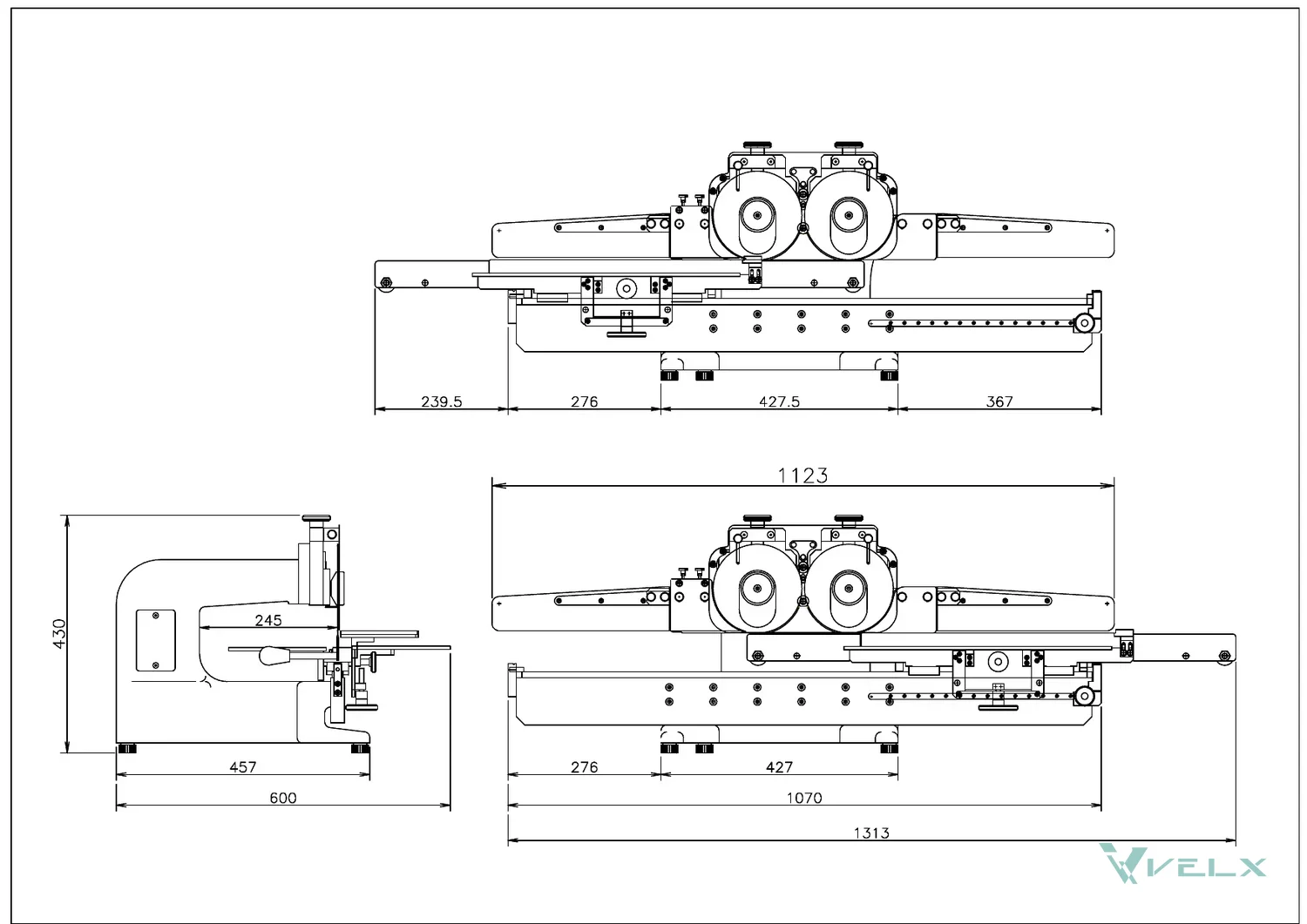

EMW460外形図（単位：mm） ※無断転載を禁じます
交換刃
| 上刃（一次・二次共通） | EMD1610（10度）／EMD1615（15度）／EMD1620（20度） ※1枚からご購入いただけます |
|---|---|
| EMW360用 下刃 | EML3610／EML3620 |
| EMW460用 下刃 | EML4615・EML4620（各2枚/組） |
EMW500／EMW600（カットMAX 500／600mm）は受注制作で対応可能です。
