SPLITTER
実装基板スプリッター MSシリーズ／MWシリーズ
上丸刃＋直線下刃の小型・軽量な卓上手動タイプ。チタンIP処理刃によるマイクロクラック対策重視の低ひずみ設計で、全機種にひずみチェッカーが付属します。
MSシリーズ（シングル機種） 上丸刃1枚のS方式

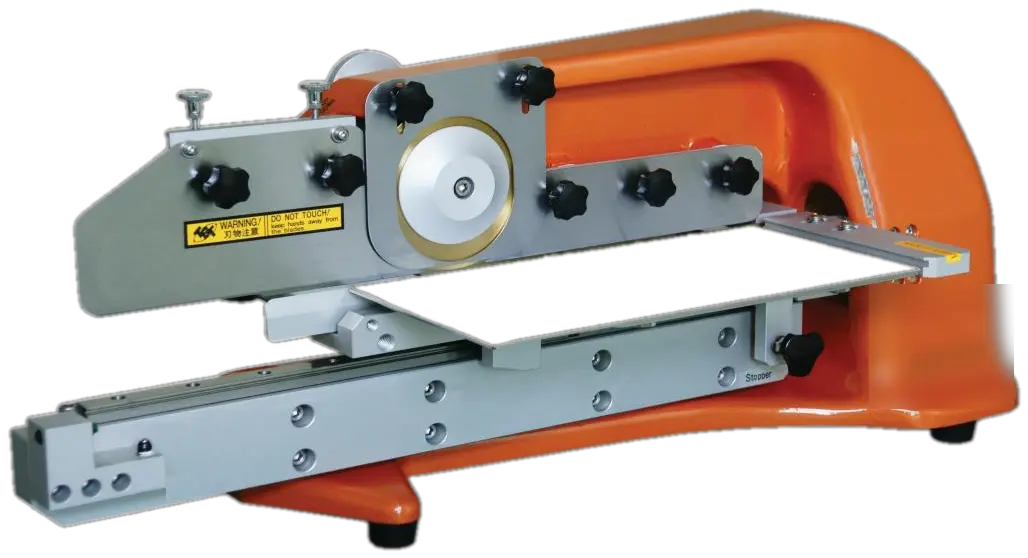

MS20
スプリッター シングル
- 最大カットサイズ200mm
- 上刃Φ100×1.0mm
- 外形288×708×273H
- 重量17 kg
- 下刃2t×高さ25×長さ210mm
- 実装部品制限上面15／下面11mm
- 右側テーブルネジ止め（緩めて上下）
MS25
スプリッター シングル
- 最大カットサイズ250mm
- 上刃Φ130×1.5mm
- 外形345.5×825×338H
- 重量30 kg
- 下刃3t×高さ30×長さ265mm
- 実装部品制限上面15〜35／下面16mm
- 右側テーブルネジ止め（緩めて上下）
MS33
スプリッター シングル
- 最大カットサイズ330mm
- 上刃Φ160×1.5mm
- 外形406×1045×396H
- 重量45 kg
- 実装部品制限上面30／下面16mm
MWシリーズ（ダブル機種） 上丸刃1次・2次のW方式

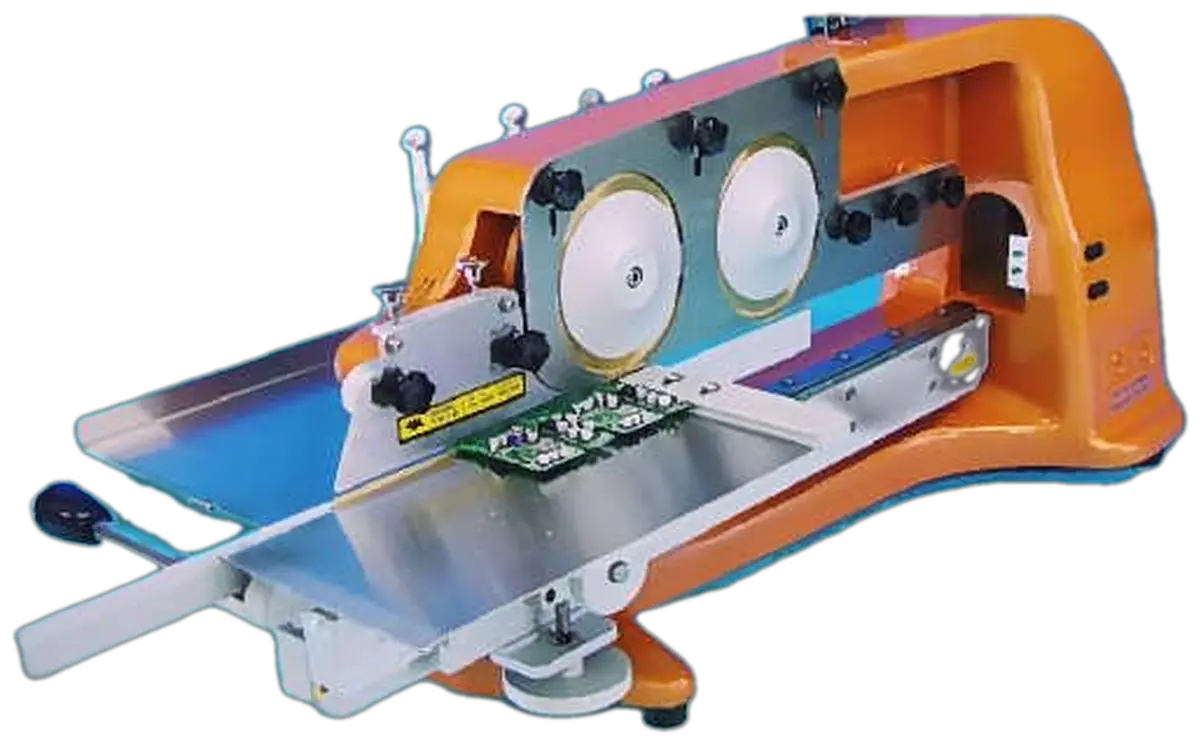

MW21
スプリッター ダブル
- 最大カットサイズ200mm
- 上刃（一次・二次）Φ130×1.5mm
- 外形416×787×342H
- 重量38 kg
- 下刃3t×高さ30×長さ214mm
- 実装部品制限上面15／下面16mm
- 右側テーブル上下機構付

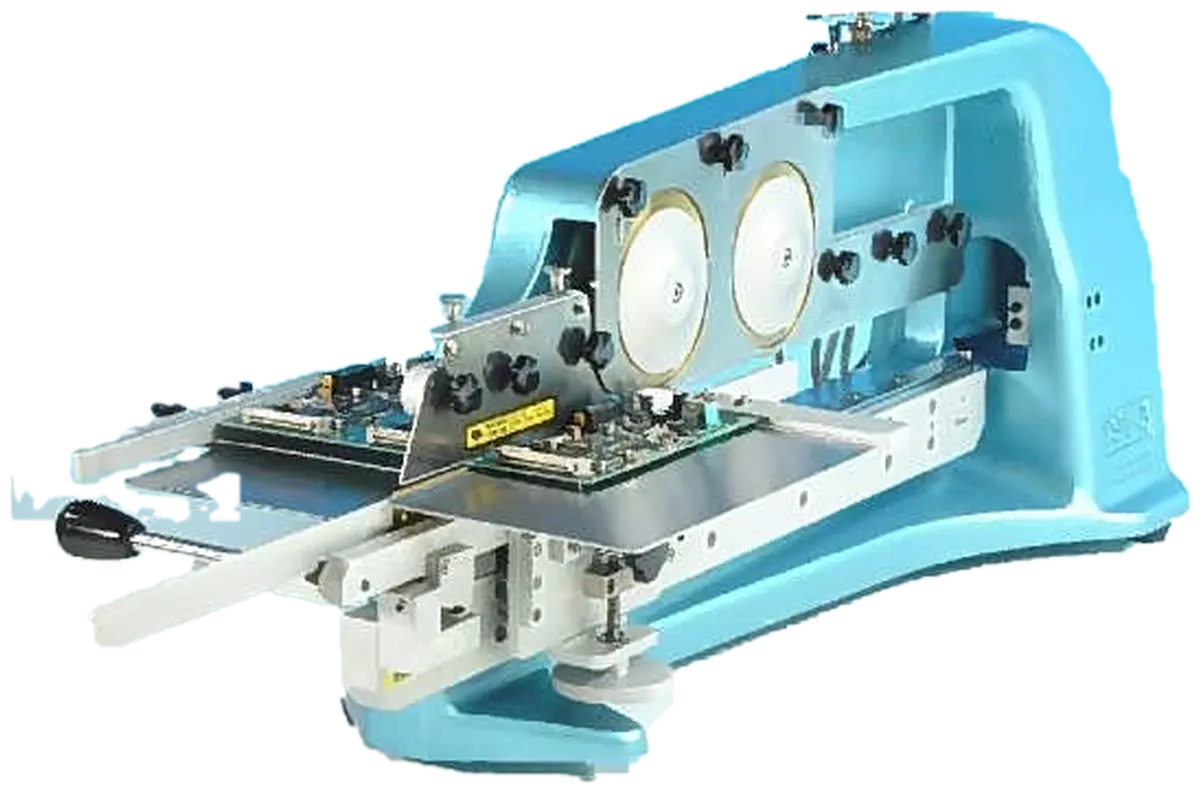

MW25
スプリッター ダブル
- 最大カットサイズ250mm
- 上刃（一次・二次）Φ130×1.5mm
- 外形432×1012×375H
- 重量43 kg
- 下刃3t×高さ30×長さ265mm
- 実装部品制限上面15〜35／下面16mm
- 右側テーブル上下機構付
1次側と2次側の両方に隙間調整機構を搭載。高密度実装基板や難しいV溝仕様の基板のひずみをさらに低減します。分割対応基板：FR4・CEM3・紙フェノール・アルミ・銅基板（V溝加工済みのもの）。分割方式は全機種とも手動（リニアスライス方式）、上刃・下刃はチタンIP処理です。
外形図
単位：mm。寸法は概算値で、改良のため予告なく変更する場合があります。

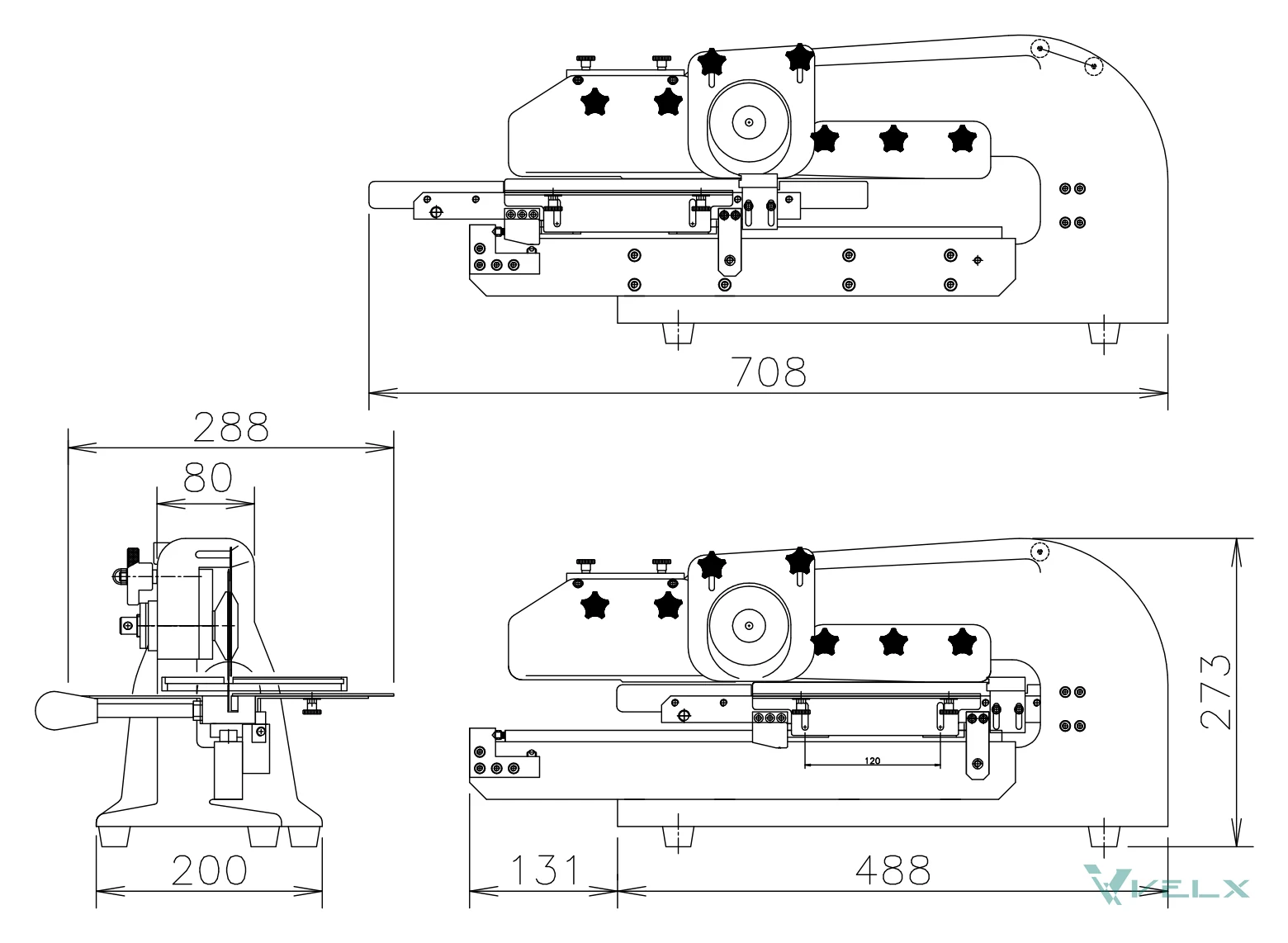

MS20外形図（単位：mm） ※無断転載を禁じます

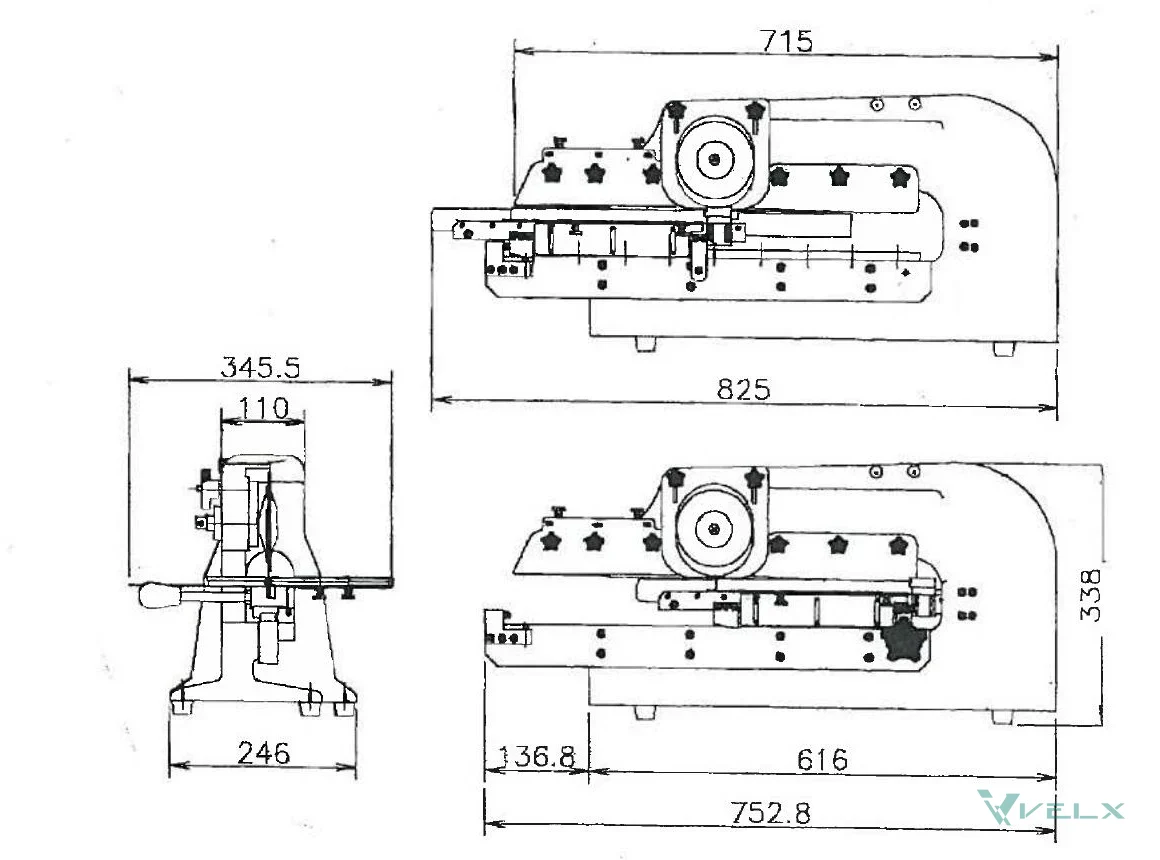

MS25外形図（単位：mm） ※無断転載を禁じます

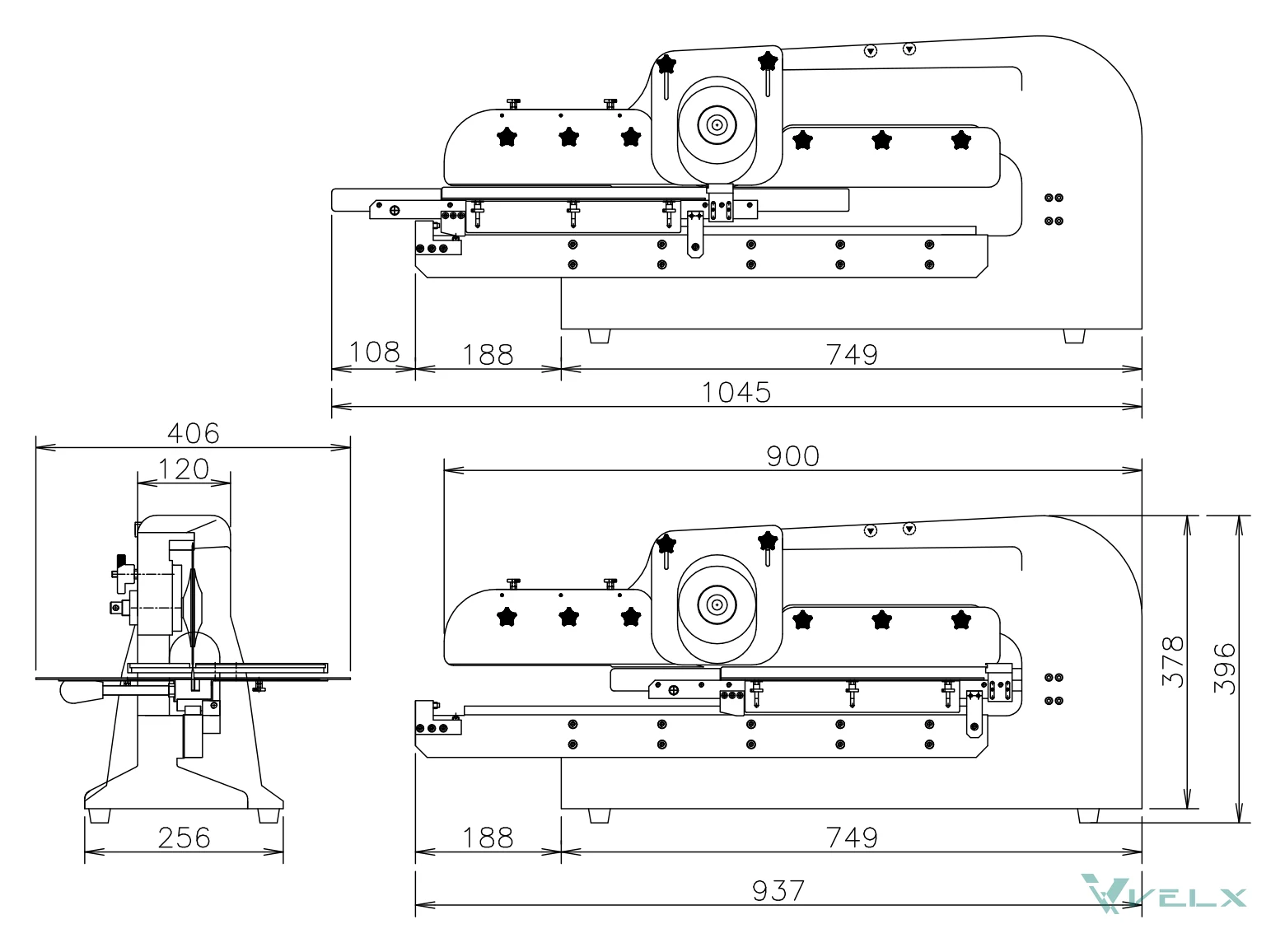

MS33外形図（単位：mm） ※無断転載を禁じます

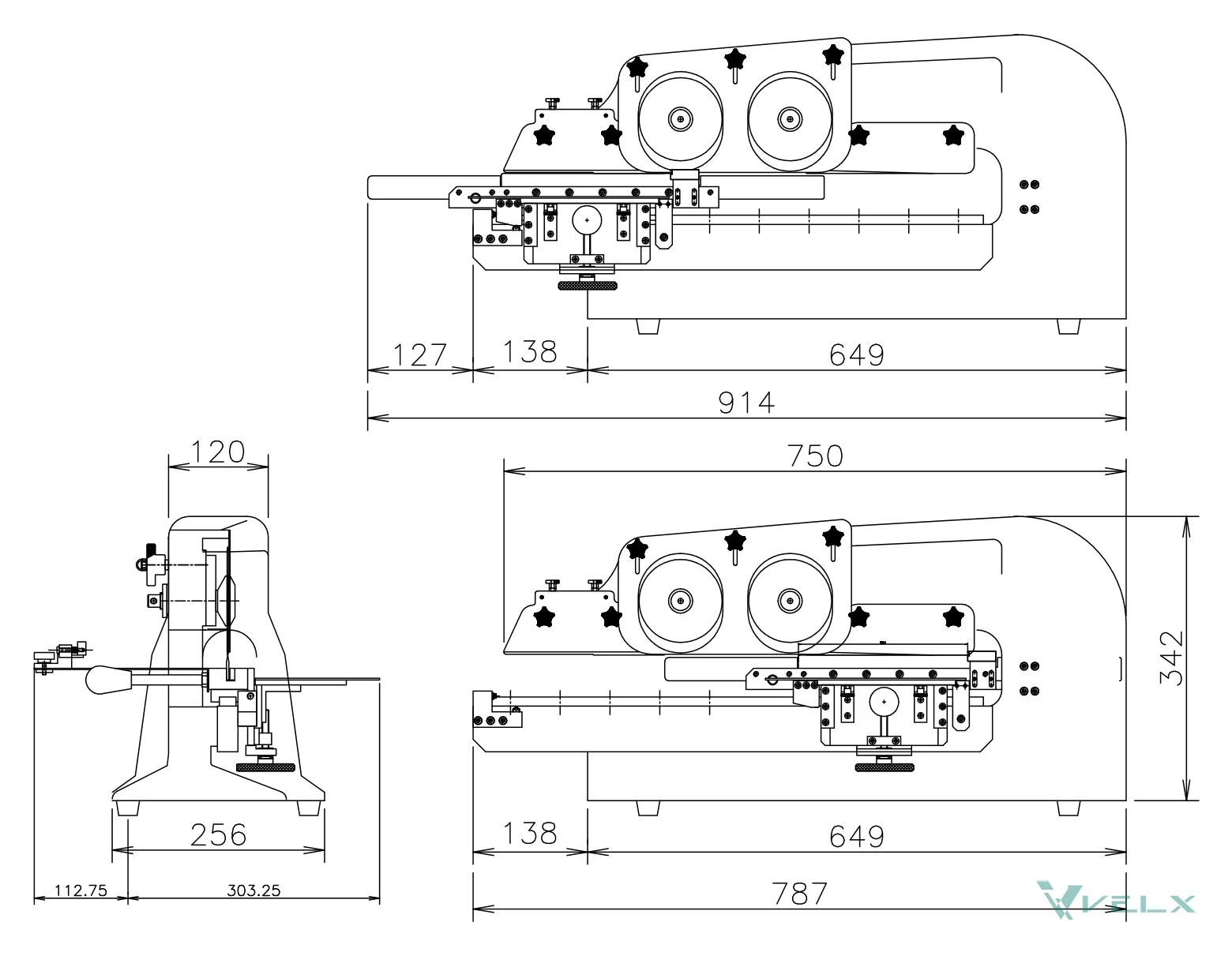

MW21外形図（単位：mm） ※無断転載を禁じます

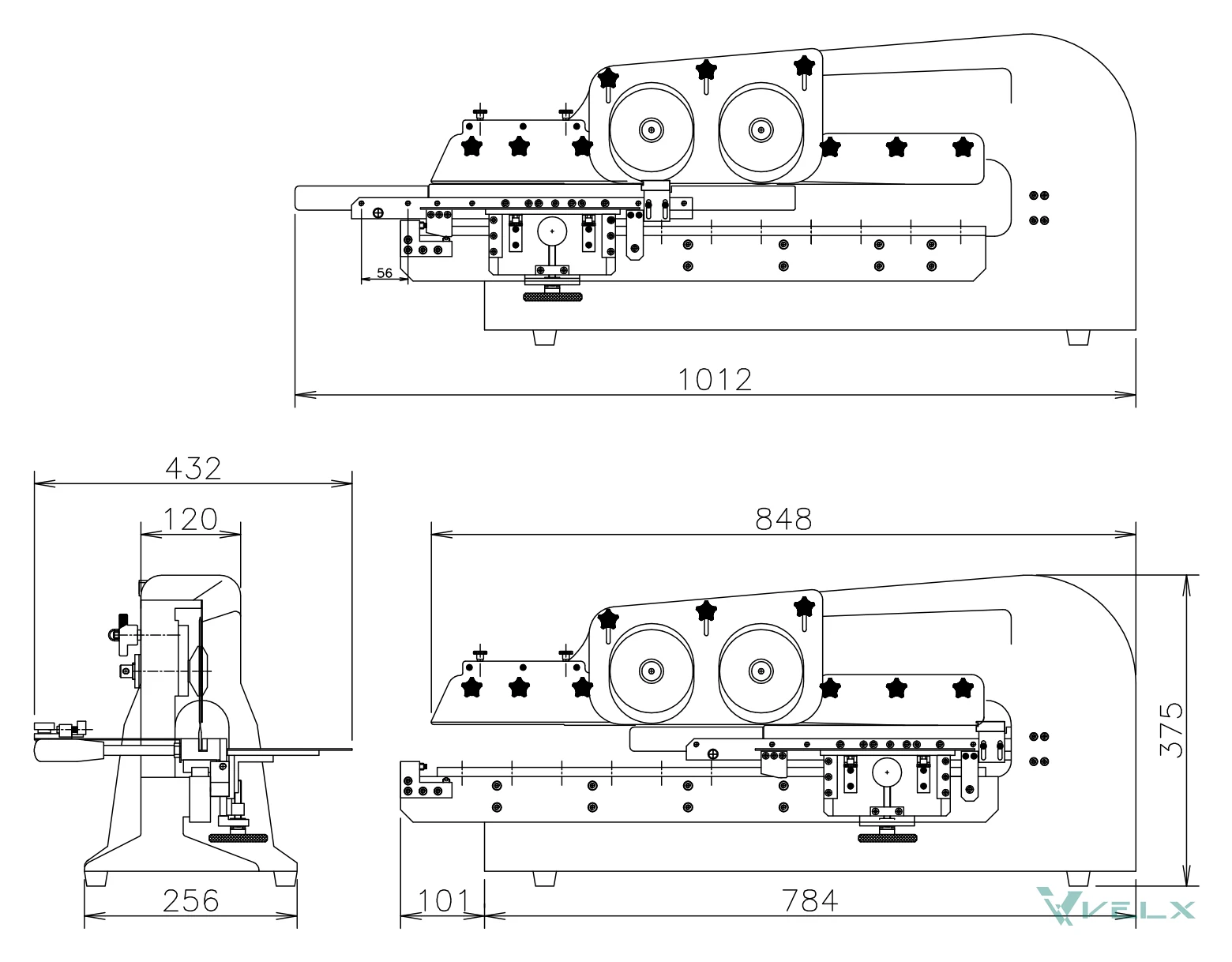

MW25外形図（単位：mm） ※無断転載を禁じます
部品制約図
上刃・下刃の寸法と、V溝の位置から刃・テーブルまでの距離によって決まる実装部品の高さ制限（部品制約）です。図は標準刃（20度）を取り付けた状態の例で、単位は mm です。

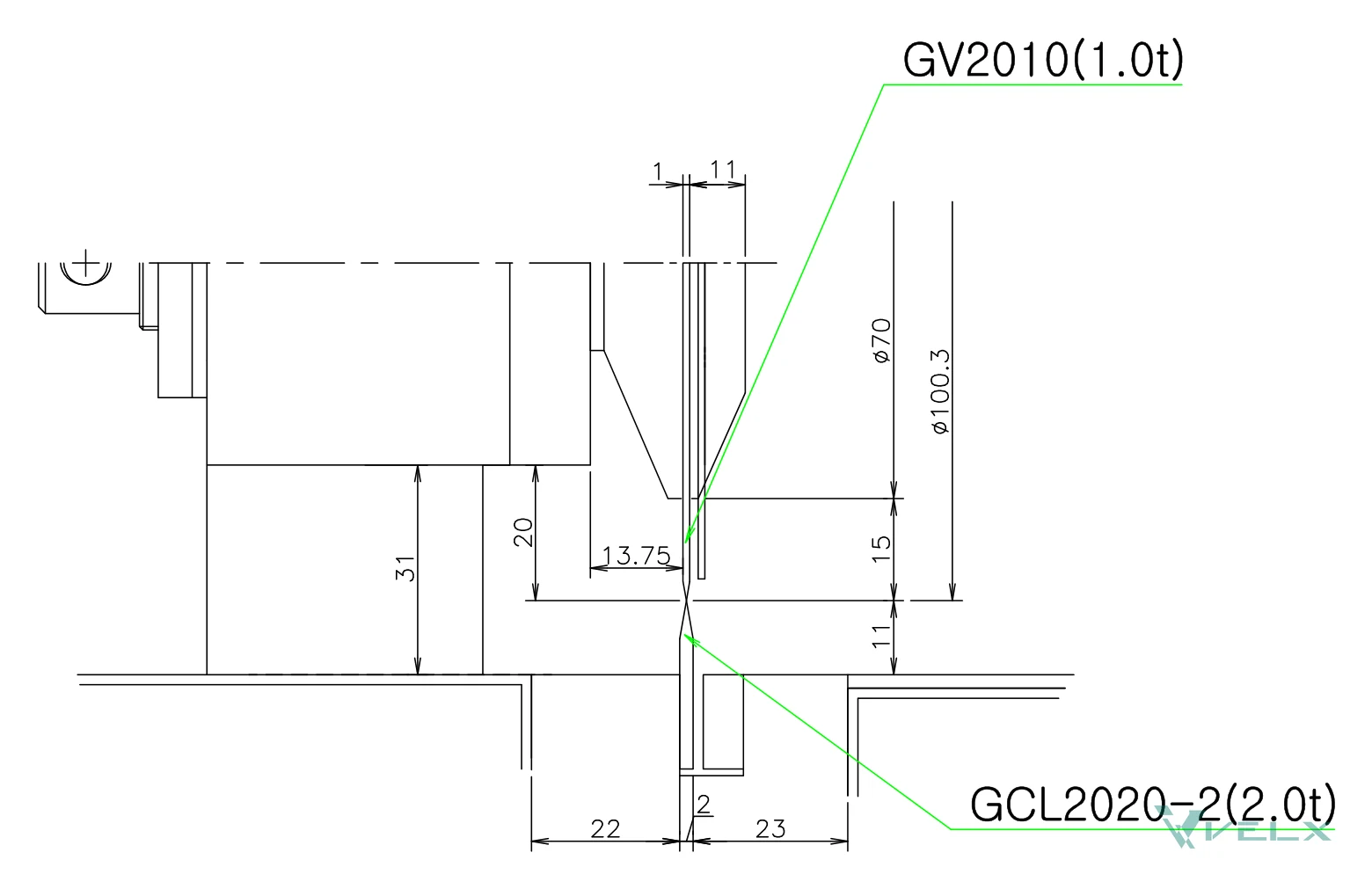

MS20部品制約図 上面15／下面11mm ※無断転載を禁じます

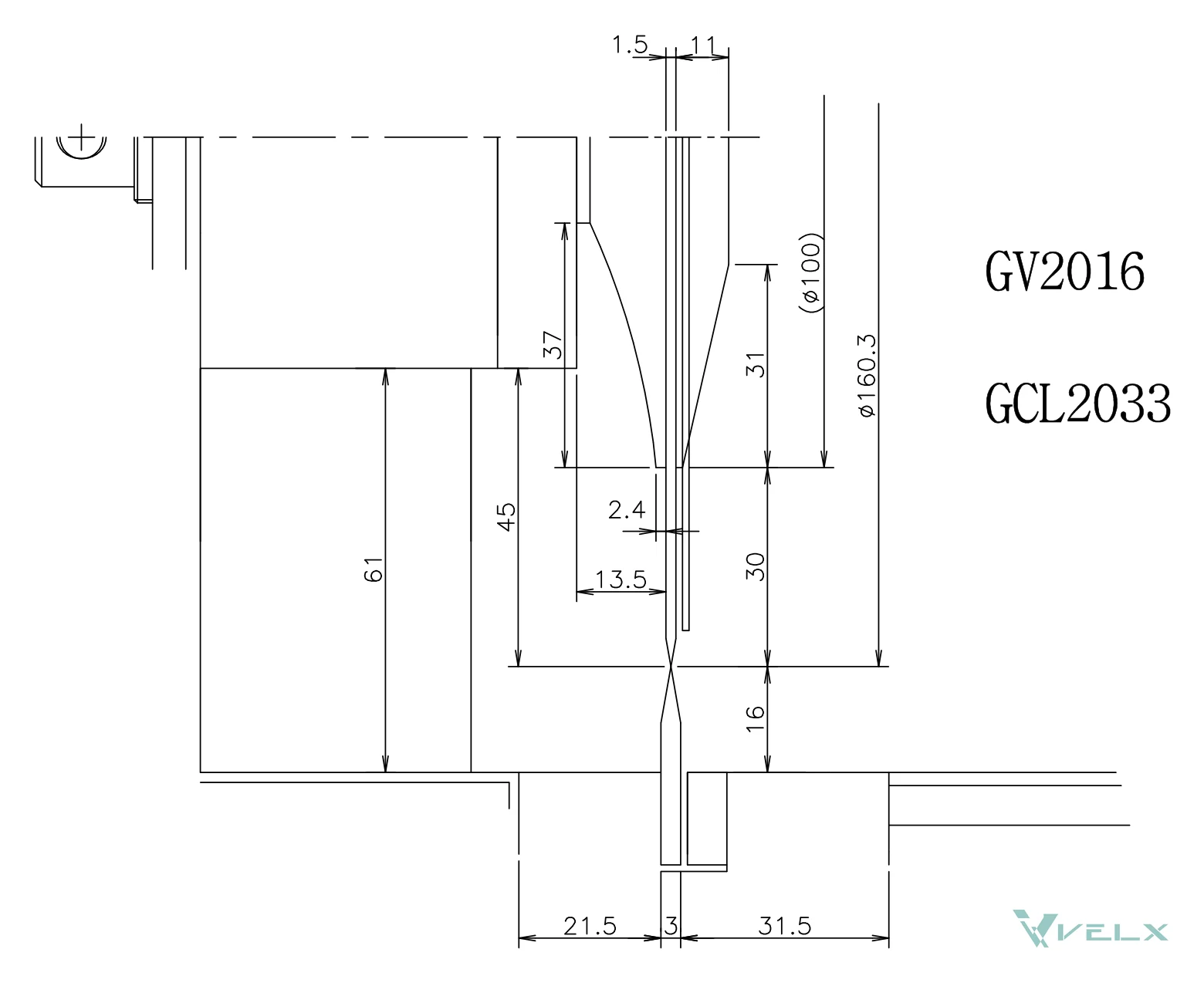

MS33部品制約図 上面30／下面16mm ※無断転載を禁じます

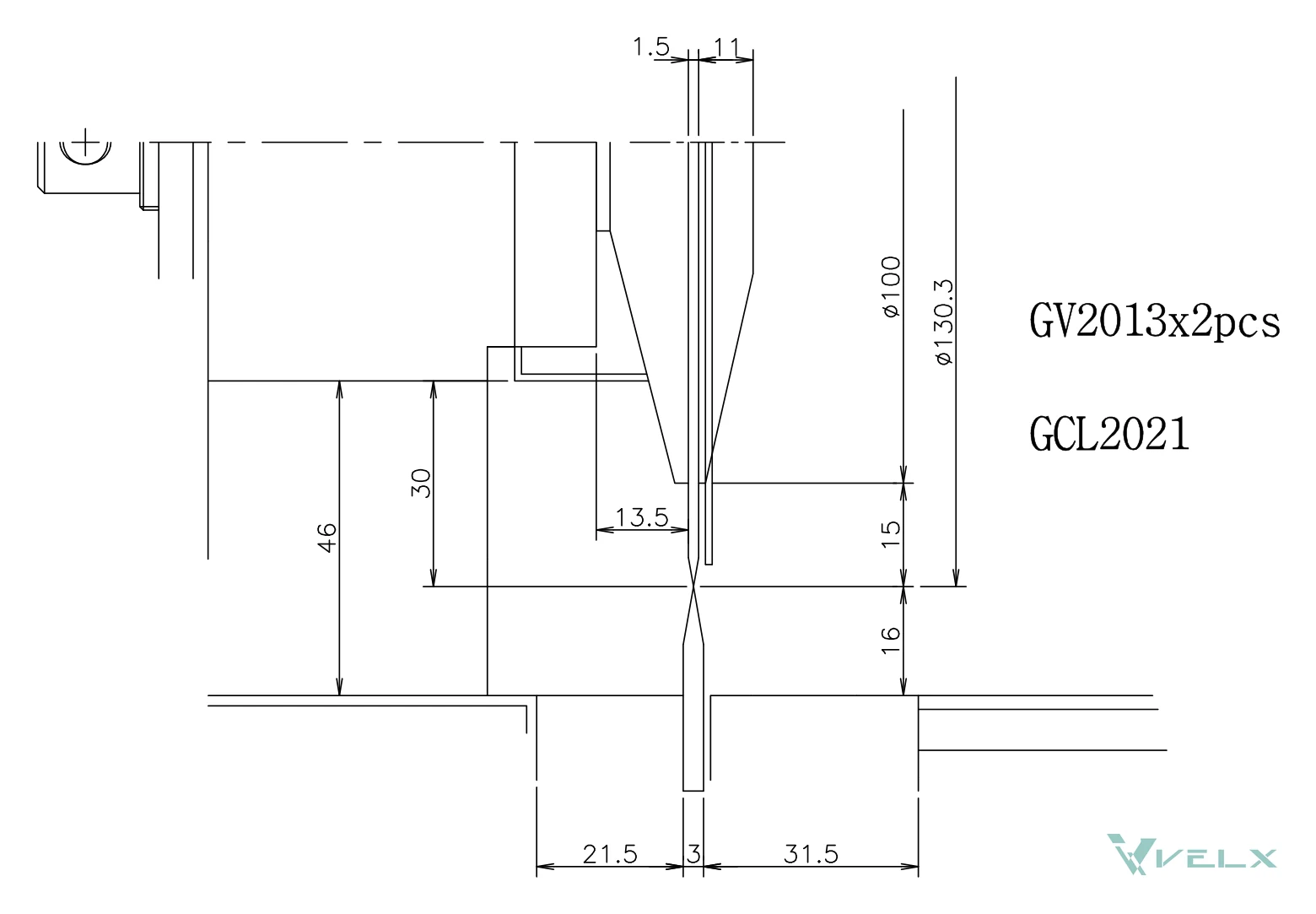

MW21部品制約図 上面15／下面16mm ※無断転載を禁じます

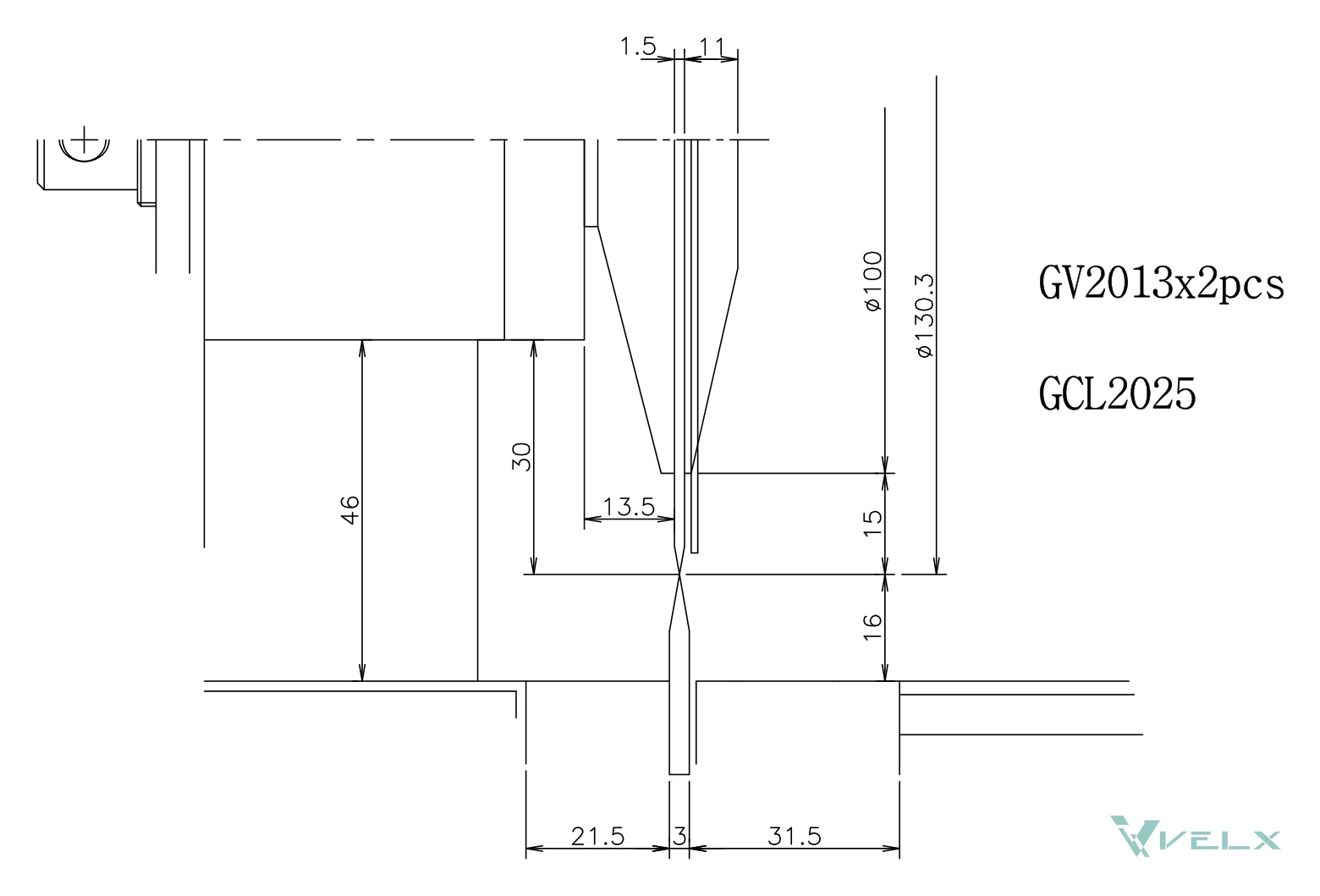

MW25部品制約図 上面15／下面16mm ※無断転載を禁じます
MS25 の部品制約図は準備中です（実装部品制限：上面15〜35／下面16mm）。
交換刃
| MS20用 | 上刃：GV1010（10度）／GV1510（15度）／GV2010（20度） 下刃：GCL1020-2／GCL1520-2／GCL2020-2／GXL2020-2 |
|---|---|
| MS25・MW21・MW25用 上刃 | GV1013（10度）／GV1513（15度）／GV2013（20度）／GA2013 |
| MW21用 下刃 | GCL1521／GCL2021／GXL2021 |
| MS25・MW25用 下刃 | GCL1025／GCL1525／GCL2025／GXL2025 |
| MS33用 | 上刃：GV1516（15度）／GV2016（20度） 下刃：GCL1533／GCL2033 |
刃先角度は10度（超低ひずみ）／15度（低ひずみ）／20度（標準）から、基板の材質と実装状態に合わせて選択します。MS33の製品写真は準備中です。
